AS/NZS 2802 Mining and Tunneling Cables

ASNZS MTO-409 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor
Conductor Screen: Semiconductive compound (for cables having a voltage rating of 3 .3/3 .3kV and above).
Insulation: EPR R-EP-90.
Insulation Screen: Semiconductive elastomer
Composite Screen (earth conductor): Tinned annealed copper braiding interwove with polyester yarn
Cradle Separator: Semiconductive PCP
Central Extensible Pilot: EPR covered flexible stranded tinned copper conductor
Outer Sheath: TRATOS OUTER SHEATH®, better than heavy duty PCP sheath (HD-85-PCP) . Heavy duty CPE/CSP sheath can be offered upon request
Standard colour: black
Marking: TRATOS + R-EP-90/HD-85-PCP + TYPE 409 .6 + YEAR + SIZE + Metre Mark
Core Identification- 1.1/1.1 kV: Power core identification by coloured insulation (Red, White, Blue) . Central Pilot Core identification coloured insulation (Grey) .
Core Identification – 3.3/3.3 kV and higher voltages: Power core identification by coloured tracers in the composite screen (Red, White, Blue) . Central Pilot Core identification coloured insulation (Grey) .

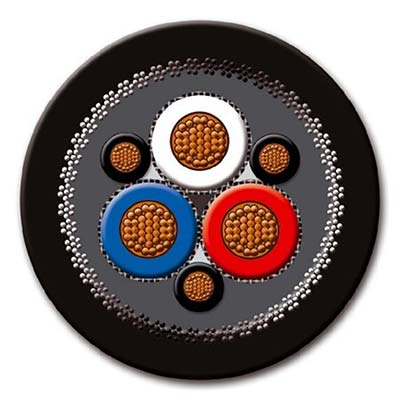

ASNZS MTO-412 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor
Insulation: EPR R-EP-90
Insulation Screen: Semiconductive elastomer
Filler: Elastomer centre filler
Interstitial Earth Conductor: EPR covered flexible stranded tinned copper conductor
Inner Sheath: PCP sheath . CPE/CSP sheath can be offered upon request
Pliable Armour: Galvanized low carbon (mild) steel strands
Outer Sheath: TRATOS OUTER SHEATH®, better than heavy duty PCP sheath (HD-85-PCP) . Heavy duty CPE/CSP sheath can be offered upon request
Standard colour: black
Marking: TRATOS + R-EP-90/HD-85-PCP + TYPE 412 .1 + YEAR + SIZE + Metre Mark
Core Identification: Power core identification by coloured insulation (Red, White, Blue) . Interstitial Earth Cores coloured covering (Black) .

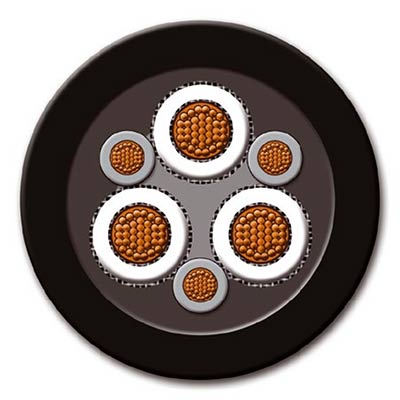

ASNZS MTO-440 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor
Conductor Screen: Semiconductive compound (for cables having a voltage rating of 3 .3/3 .3kV and above) .
Insulation: EPR R-EP-90
Insulation Screen: Semiconductive elastomer
Composite Screen (earth conductor): Tinned annealed copper braiding interwove with polyester yarn
Cradle Separator: Semiconductive PCP
Interstitial Pilot: EPR covered flexible stranded tinned copper conductor
Outer Sheath: TRATOS OUTER SHEATH®, better than heavy duty PCP sheath (HD-85-PCP) . Heavy duty CPE/CSP sheath can be offered upon request
Standard colour: black
Marking: TRATOS + R-EP-90/HD-85-PCP + TYPE 440 .11 + YEAR + SIZE + Metre Mark
Core Identification – 1.1/1.1 kV: Power core identification by coloured insulation . (Red, White, Blue) .
Interstitial Pilot Core identification coloured insulation (Grey) .
Core Identification – 3.3/3.3 kV and higher voltages: Power core identification by coloured tracers in the composite screen (Red, White, Blue) . Interstitial Pilot Core identification coloured insulation (Grey) .

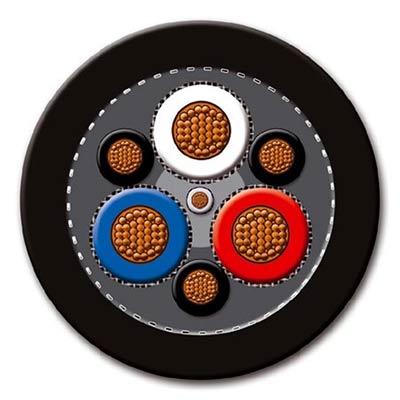

ASNZS MTO-441 Class 2 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor
Insulation: EPR R-EP-90
Insulation Screen: Semiconductive elastomer
Cradle Separator: Semiconductive PCP
Overall Core Screen: Semiconductive PCP filling and covering
Interstitial Earth Conductor: Semiconductive PCP covered flexible stranded tinned copper conductor
Central Extensible Pilot: EPR covered flexible stranded tinned copper conductor
Textile Reinforcement: Open-weave braid reinforcement .
Standard colour: black
Outer Sheath: TRATOS OUTER SHEATH®, better than heavy duty PCP sheath (XHD-85-PCP) . Heavy duty CPE/CSP sheath can be offered upon request
Marking: TRATOS + XR-EP-90/XHD-85-PCP + TYPE 441 .1 + YEAR + SIZE + Metre Mark
Core Identification: Power core identification by coloured insulation (Red, White, Blue) . Interstitial Pilot Core identification coloured insulation (Grey) .

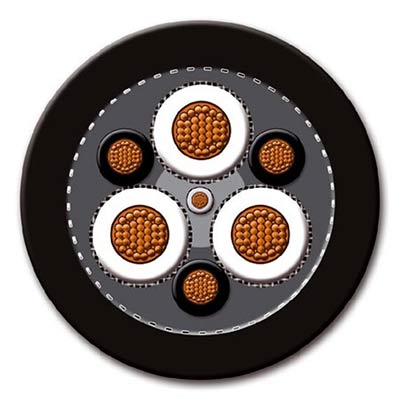

ASNZS MTO-441 Class 1 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor .
Conductor Screen: Semiconductive compound (for cables having a voltage rating of 3 .3/3 .3kV and above) .
Insulation: EPR XR-EP-90
Insulation Screen: Semiconductive elastomer .
Cradle Separator: Semiconductive PCP .
Overall Core Screen: Semiconductive PCP filling and covering .
Interstitial Earth Conductor: Semiconductive PCP covered flexible stranded tinned copper conductor .
Central Extensible Pilot: EPR covered flexible stranded tinned copper conductor
Textile Reinforcement: Open-weave braid reinforcement
Outer Sheath: TRATOS OUTER SHEATH®, better than extra- heavy duty PCP sheath (XHD-85-PCP) . Extra-heavy duty CPE/ CSP sheath can be offered upon request
Standard colour: black
Marking: TRATOS + R-EP-90/HD-85-PCP + TYPE 441 .3 + YEAR + SIZE + Metre Mark
Core Identification: Power core identification printed core numbers on the black semiconductive insulation screen . Interstitial Earth Cores coloured covering (Black). Central Pilot Core identification coloured insulation (Grey) .

[/content]

ASNZS MTO-450 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor
Conductor Screen: Semiconductive compound (for cables having a voltage rating of 3 .3/3 .3kV and above)
Insulation: EPR XR-EP-90
Insulation Screen: Semiconductive elastomer
Composite Screen: Tinned annealed copper braiding interwove with polyester yarn, covered with semiconductive tape
Filler: Elastomer centre filler
Interstitial Earth Conductor×2: CSP covered flexible stranded tinned copper conductor
Interstitial Pilot: EPR covered flexible stranded tinned copper conductor
Textile Reinforcement: Open-weave braid reinforcement
Outer Sheath: TRATOS OUTER SHEATH®, better than extra- heavy duty PCP sheath (XHD-85-PCP) . Extra-heavy duty CPE/ CSP sheath can be offered upon request
Standard colour: black
Marking: TRATOS + XR-EP-90/XHD-85-PCP + TYPE 450 .11 + YEAR + SIZE + Metre Mark
Core Identification: Power core identification by coloured tracers in the composite screen (Red, White, Blue) . Interstitial Earth Cores coloured covering (Black) . Interstitial Pilot Core identification coloured insulation (Grey) .

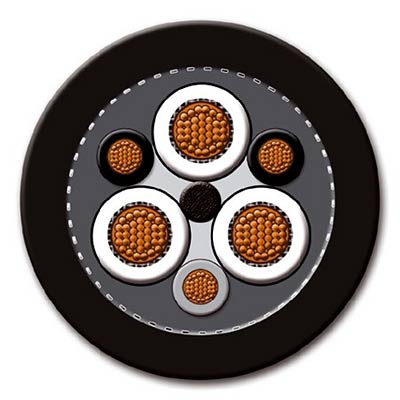

ASNZS MTO-455 Cable

CONSTRUCTION
Conductor: Flexible stranded tinned annealed copper conductor
Conductor Screen: Semiconductive compound (for cables having a voltage rating of 3 .3/3 .3kV and above)
Insulation: EPR XR-EP-90
Insulation Screen: Semiconductive elastomer
Filler: Elastomer centre filler
Interstitial Earth Conductor: CSP covered flexible stranded tinned copper conductor
Interstitial Pilot: EPR covered flexible stranded tinned copper conductor
Textile Reinforcement: Open-weave braid reinforcement
Outer Sheath: TRATOS OUTER SHEATH®, better than extra- heavy duty PCP sheath (XHD-85-PCP) . Extra-heavy duty CPE/ CSP sheath can be offered upon request
Standard colour: black
Marking: TRATOS + XR-EP-90/XHD-85-PCP + TYPE 455 .6 + YEAR + SIZE + Metre Mark
Core Identification: Power core identification printed core numbers on the black semiconductive insulation screen . Interstitial Earth Cores coloured covering (Black) . Interstitial Pilot Core identification coloured insulation (Grey) .

ASNZS MTO-409 Specification
ASNZS MTO-412 Specification
ASNZS MTO-440 Specification
ASNZS MTO-441 Class 2 Specification
ASNZS MTO-441 Class 1 Specification
ASNZS MTO-450 Specification
ASNZS MTO-455 Specification

Nominal Cross Sectional Area	Thickness of Insulation	Area of Core Screen	Thickness of Pilot Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm²	mm	mm	mm	kg/km
Type 409 .1 Class2 - 1,1 kV
6	1,5	7,2	0,8	3,8	30,4	1295
10	1,5	8,6	0,8	3,8	32,9	1590
16	1,6	9,6	0,8	4,0	36,1	1980
25	1,6	11,3	0,8	4,3	39,8	2570
35	1,6	12,4	0,8	4,6	43,6	3160
50	1,7	14,1	0,8	5,0	47,9	3890
70	1,8	16,5	0,8	5,4	54,3	5070
95	2,0	21,8	0,8	6,0	59,5	6280
120	2,1	24,7	0,8	6,4	65,7	7640
150	2,3	36,1	0,8	6,9	72,5	9630
185	2,5	40,5	0,8	7,4	78,9	11690
240	2,8	57,7	0,8	8,2	89,1	14980
300	3,0	63,2	0,8	8,8	96,7	18100
Type 409 .3 Class2 - 3,3 kV
16	3,0	13,1	0,8	5,3	46,6	3030
25	3,0	14,8	0,8	5,6	50,5	3740
35	3,0	15,8	0,8	5,9	53,9	4360
50	3,0	17,2	0,8	6,3	58,0	5140
70	3,0	18,6	0,8	6,6	62,8	6280
95	3,0	20,3	0,8	7,1	66,5	7290
120	3,0	27,2	0,8	7,4	72,8	8860
150	3,0	39,6	0,8	7,8	79,0	10820
185	3,0	42,2	0,8	8,2	83,9	12580
240	3,0	46,6	0,8	8,8	90,7	15070
300	3,0	63,2	0,8	9,4	98,8	18490
Type 409 .6 Class2 - 6,6 kV
16	5,0	17,2	0,8	6,4	57,6	4430
25	5,0	18,6	0,8	6,7	61,5	5190
35	5,0	18,6	0,8	7,0	64,9	5860
50	5,0	21,3	0,8	7,3	69,0	6720
70	5,0	23,4	0,8	7,7	73,9	8080
95	5,0	29,2	0,8	8,1	78,2	9370
120	5,0	31,7	0,8	8,5	83,6	10960
150	5,0	45,7	0,8	8,9	89,8	13170
185	5,0	48,4	0,8	9,3	94,7	14840
240	5,0	52,8	0,8	9,9	101,9	17530
300	5,0	71,5	0,8	10,4	110,3	21290
Type 409 .11 Class2 - 11,11 kV
25	7,6	23,7	0,8	8,1	75,8	7520
35	7,6	30,2	0,8	8,4	79,9	8630
50	7,6	31,7	0,8	8,7	83,8	9570
70	7,6	34,1	0,8	9,1	89,2	11090
95	7,6	47,5	0,8	9,6	93,8	12960
120	7,6	51,0	0,8	9,9	99,3	14680
150	7,6	53,7	0,8	10,3	103,9	16390
185	7,6	57,2	0,8	10,7	109,6	18350
Type 409 .22 Class2 - 22,22 kV
35	10,5	55,4	0,8	10,0	105,5	14070
50	10,5	58,1	0,8	10,3	109,4	15350
70	10,5	60,7	0,8	10,7	114,6	17220

Nominal Cross Sectional Area	Thickness of Insulation	Area of Core Screen	Thickness of Pilot Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm²	mm	mm	mm	kg/km
16	1,6	0,6	2,5	3,8	38,4	2675
25	1,6	0,6	2,5	3,8	38,7	2950
35	1,6	0,6	2,5	4,0	44,9	4040
50	1,7	0,8	2,5	4,4	49,4	5040
70	1,8	0,8	2,5	4,8	55,9	6570
95	2,0	0,8	2,5	5,4	60,4	7760
120	2,1	1,0	3,5	5,8	68,6	9990
150	2,3	1,0	3,5	6,3	74,1	11890
185	2,5	1,0	3,5	6,8	80,8	13670
240	2,8	1,2	3,5	7,5	88,9	16800
300	3,0	1,2	4,5	8,2	101,7	22150

Nominal Cross Sectional Area	Thickness of Insulation	Area of Core Screen	Thickness of Pilot Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm²	mm	mm	mm	kg/km
Type 440 .1 Class2 - 1,1 kV
6	1,5	7,2	1,0	3,8	30,3	1360
10	1,5	8,6	1,0	3,8	32,7	1680
16	1,6	9,6	1,0	4,0	36,1	2050
25	1,6	11,3	1,2	4,3	39,9	2730
35	1,6	12,4	1,2	4,6	43,5	3280
50	1,7	14,1	1,2	5,0	47,8	4080
70	1,8	16,5	1,2	5,4	54,4	5440
95	2,0	21,8	1,2	6,0	59,6	6630
120	2,1	24,7	1,4	6,4	65,8	8070
150	2,3	36,1	1,4	6,9	72,4	10280
185	2,5	40,5	1,4	7,4	78,9	11990
240	2,8	57,7	1,6	8,2	89,0	15610
300	3,0	63,2	1,6	8,8	96,9	18790
Type 440 .3 Class2 - 3,3 kV
16	3,0	13,1	1,4	5,3	46,4	3045
25	3,0	14,8	1,4	5,6	50,4	3820
35	3,0	15,8	1,4	5,9	53,8	4490
50	3,0	17,2	1,4	6,3	57,9	5280
70	3,0	18,6	1,4	6,6	63,0	6630
95	3,0	20,3	1,6	7,1	66,6	7580
120	3,0	27,2	1,6	7,4	72,8	9180
150	3,0	39,6	1,6	7,8	78,4	11250
185	3,0	42,2	1,6	8,2	83,9	12940
240	3,0	46,6	1,6	8,8	90,8	15630
300	3,0	63,2	1,6	9,4	99,4	19290
Type 440 .6 Class2 - 6,6 kV
16	5,0	17,2	1,4	6,4	57,6	4460
25	5,0	18,6	1,6	6,7	61,3	5240
35	5,0	18,6	1,6	7,0	64,9	6050
50	5,0	21,3	1,6	7,3	68,9	6920
70	5,0	23,4	1,6	7,7	74,1	8380
95	5,0	29,2	1,8	8,1	77,9	9690
120	5,0	31,7	1,8	8,5	83,6	11240
150	5,0	45,7	1,8	8,9	89,4	13570
185	5,0	48,4	1,8	9,3	95,0	15320
240	5,0	52,8	1,8	9,9	101,9	18300
300	5,0	71,5	1,8	10,4	110,1	22050
Type 440 .11 Class2 - 11,11 kV
25	7,6	23,7	2,0	8,1	75,7	7600
35	7,6	30,2	2,0	8,4	79,9	8710
50	7,6	31,7	2,0	8,7	84,2	9780
70	7,6	34,1	2,0	9,1	89,0	11420
95	7,6	47,5	2,2	9,6	93,9	13210
120	7,6	51,0	2,2	9,9	99,1	14960
150	7,6	53,7	2,2	10,3	103,9	16820
185	7,6	57,2	2,2	10,7	109,8	18890
Type 440 .22 Class2 - 22,22 kV
35	10,5	53,2	2,5	10,0	106,0	12800
50	10,5	54,1	2,5	10,3	109,5	13990
70	10,5	58,0	2,5	10,7	112,8	15600

Nominal Cross Sectional Area	Thickness of Insulation	Area of Core Screen	Thickness of Pilot Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm²	mm	mm	mm	kg/km
6	1,5	0,8	0,8	3,8	28,6	1130
10	1,5	0,8	0,8	3,8	31,6	1375
16	1,6	1,0	0,8	3,9	34,3	1785
25	1,6	1,0	0,8	4,2	38,2	2320
35	1,6	1,0	0,8	4,4	41,6	2770
50	1,7	1,0	0,8	4,9	46,3	3540
70	1,8	1,0	0,8	5,3	52,9	4860
95	2,0	1,0	0,8	5,8	56,8	5810
120	2,1	1,0	0,8	6,3	63,2	7280
150	2,3	1,2	0,8	6,7	68,9	8850
185	2,5	1,2	0,8	7,3	75,7	10510
240	2,8	1,2	0,8	8,0	83,9	13330
300	3,0	1,4	0,8	8,7	92,2	16320

Nominal Cross Sectional Area	Thickness of Insulation	Area of Core Screen	Thickness of Pilot Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm²	mm	mm	mm	kg/km
Type 441 .3-Class1 - 3,3 kV
16	2,2	1,0	0,8	4,6	43,5	2430
25	2,2	1,0	0,8	4,9	47,3	3047
35	2,2	1,0	0,8	5,2	50,7	3610
50	2,4	1,0	0,8	5,7	55,8	4490
70	2,4	1,0	0,8	6,0	60,9	5760
95	2,4	1,2	0,8	6,4	64,0	6630
120	2,4	1,2	0,8	6,5	68,9	7990
150	2,4	1,2	0,8	6,6	73,2	9370
185	2,4	1,4	0,8	6,7	77,7	10850
240	2,4	1,4	0,8	6,9	83,9	13200
300	2,4	1,4	0,8	7,0	89,6	15790
Type 441 .6-Class1 - 6,6 kV
16	3,0	1,0	0,8	5,0	47,5	2780
25	3,0	1,0	0,8	5,3	51,4	3530
35	3,0	1,0	0,8	5,6	54,9	4070
50	3,0	1,2	0,8	6,0	59,1	4890
70	3,0	1,2	0,8	6,3	63,9	6360
95	3,0	1,2	0,8	6,4	66,8	7090
120	3,0	1,2	0,8	6,6	71,8	8390
150	3,0	1,2	0,8	6,7	76,0	9780
185	3,0	1,4	0,8	6,8	80,8	11400
240	3,0	1,4	0,8	7,0	86,9	13680
300	3,0	1,4	0,8	7,1	92,7	16610
Type 441 .11-Class1 - 11,11 kV
25	5,0	1,2	0,8	6,3	62,5	4820
35	5,0	1,4	0,8	6,4	65,8	5480
50	5,0	1,4	0,8	6,5	68,4	6240
70	5,0	1,4	0,8	6,6	73,7	7550
95	5,0	1,4	0,8	6,8	76,7	8540
120	5,0	1,4	0,8	6,9	81,4	9900
150	5,0	1,4	0,8	7,0	85,8	11350
185	5,0	1,4	0,8	7,1	90,2	12990
240	5,0	1,4	0,8	7,3	96,5	15420
Type 441 .22-Class1 - 22,22 kV
35	7,6	1,8	0,8	6,9	78,7	7380
50	7,6	1,8	0,8	7,0	82,0	8260
70	7,6	1,8	0,8	7,1	86,8	9690
95	7,6	1,8	0,8	7,2	88,9	10740
120	7,6	1,8	0,8	7,3	94,2	12290
150	7,6	1,8	0,8	7,4	97,9	13880
185	7,6	1,8	0,8	7,6	103,4	15550

Nominal Cross Sectional Area	Thickness of Insulation	Area of Core Screen	Thickness of Pilot Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm²	mm	mm	mm	kg/km
Type 450 .3-Class1 - 3,3 kV
16	2,2	6,3	1,4	4,5	42,9	2680
25	2,2	8,3	1,4	4,8	47,3	3395
35	2,2	9,0	1,4	5,1	50,5	3950
50	2,4	10,0	1,4	5,6	55,8	4880
70	2,4	14,7	1,4	6,0	61,4	6390
95	2,4	15,5	1,6	6,3	64,8	7370
120	2,4	17,0	1,6	6,4	69,4	8700
150	2,4	18,1	1,6	6,6	73,5	10290
185	2,4	18,1	1,6	6,7	78,6	11780
240	2,4	26,7	1,6	6,9	84,9	14440
300	2,4	28,3	1,6	7,0	90,8	17510
Type 450 .6 Class1- 6,6 kV
16	3,0	8,3	1,4	5,0	47,8	3180
25	3,0	9,1	1,6	5,2	51,5	3840
35	3,0	9,8	1,6	5,5	54,9	4465
50	3,0	10,5	1,6	5,9	59,0	5370
70	3,0	15,5	1,6	6,3	64,7	6830
95	3,0	16,3	1,8	6,4	67,8	7750
120	3,0	17,7	1,8	6,5	72,3	9140
150	3,0	18,1	1,8	6,6	76,4	10780
185	3,0	18,1	1,8	6,8	81,5	12270
240	3,0	27,7	1,8	7,0	87,8	15100
300	3,0	28,3	1,8	7,1	93,7	17980
Type 450 .11 Class1 - 11,11 kV
25	5,0	15,1	2,0	6,3	63,3	5430
35	5,0	16,0	2,0	6,4	65,8	6020
50	5,0	17,0	2,0	6,5	69,9	6950
70	5,0	18,1	2,0	6,6	74,4	8280
95	5,0	18,1	2,2	6,7	76,9	9290
120	5,0	18,1	2,2	6,9	82,6	10880
150	5,0	27,3	2,2	7,0	86,9	12690
185	5,0	28,3	2,2	7,1	91,6	14370
240	5,0	28,3	2,2	7,3	97,3	16950
300	5,0	28,3	2,2	7,4	103,0	20100
Type 450 .22 Class1 - 22,22 kV
35	7,6	18,1	2,5	6,8	78,8	8070
50	7,6	18,1	2,5	6,9	82,4	9090
70	7,6	27,5	2,5	7,0	87,0	10760
95	7,6	28,3	2,5	7,2	90,8	11840
120	7,6	28,3	2,5	7,3	95,2	13600
150	7,6	28,3	2,5	7,4	98,9	15350
185	7,6	28,3	2,5	7,5	104,4	17070
240	7,6	28,3	2,5	7,7	101,2	19880
300	7,6	28,3	2,5	7,9	115,9	23200
Type 450 .33 Class1 - 33,33 kV
50	10,5	28,3	2,5	7,4	97,0	12320
70	10,5	28,3	2,5	7,5	101,8	13900
95	10,5	28,3	2,5	7,7	104,9	15150
120	10,5	28,3	2,5	7,8	110,0	16950
185	10,5	28,3	2,5	8,0	118,7	20820
240	10,5	28,3	2,5	8,2	124,9	23780
300	10,5	28,3	2,5	8,4	131,1	27350

Nominal Cross Sectional Area	Thickness of Insulation	Thickness of Pilot/ Earth Conductor Covering	Thickness of Outer Sheath	Overall Diameter (approx.)	Weight (approx.)
mm2	mm	mm	mm	mm	kg/km
Type 455 .3-Class1 - 3,3 kV
16	2,2	1,4	4,2	39,5	2260
25	2,2	1,4	4,5	43,8	2850
35	2,2	1,4	4,8	46,8	3390
50	2,4	1,4	5,3	52,3	4270
70	2,4	1,4	5,7	57,4	5590
95	2,4	1,6	6,1	60,9	6480
120	2,4	1,6	6,4	65,9	7900
150	2,4	1,6	6,5	70,3	9380
185	2,4	1,6	6,6	74,8	10790
240	2,4	1,6	6,8	81,1	13150
300	2,4	1,6	6,9	86,9	16100
Type 455 .6-Class1 - 6,6 kV
16	3,0	1,4	4,7	44,5	2670
25	3,0	1,6	5,0	48,3	3350
35	3,0	1,6	5,3	51,7	3890
50	3,0	1,6	5,6	55,7	4680
70	3,0	1,6	6,0	60,9	5990
95	3,0	1,8	6,3	63,7	6970
120	3,0	1,8	6,5	69,0	8320
150	3,0	1,8	6,6	72,9	9790
185	3,0	1,8	6,7	77,7	11320
240	3,0	1,8	6,9	84,1	13680
300	3,0	1,8	7,0	89,9	16620
Type 455 .11-Class1 - 11,11 kV
16	5,0	2,0	5,8	55,3	3930
25	5,0	2,0	6,1	59,5	4670
35	5,0	2,0	6,3	62,5	5300
50	5,0	2,0	6,4	65,8	6080
70	5,0	2,0	6,5	70,6	7490
95	5,0	2,2	6,7	73,8	8410
120	5,0	2,2	6,8	78,4	9880
150	5,0	2,2	6,9	82,6	11490
185	5,0	2,2	7,0	87,5	13110
240	5,0	2,2	7,2	93,6	15590
Type 455 .22-class1 - 22,22 kV
16	7,6	2,5	6,6	68,9	5790
25	7,6	2,5	6,6	72,0	6610
35	7,6	2,5	6,7	75,1	7200
50	7,6	2,5	6,8	78,8	8180
70	7,6	2,5	7,0	83,6	9620
95	7,6	2,5	7,1	87,1	10670
120	7,6	2,5	7,2	91,0	12280
150	7,6	2,5	7,3	94,9	13990
185	7,6	2,5	7,4	100,3	15660
Type 455 .33-Class1 - 33,33 kV
16	10,5	2,5	7,0	84,0	8240
25	10,5	2,5	7,1	86,9	9240
35	10,5	2,5	7,2	90,4	9960
50	10,5	2,5	7,3	93,2	10940
70	10,5	2,5	7,4	97,8	12580
95	10,5	2,5	7,6	101,0	13780
120	10,5	2,5	7,7	106,1	15500
150	10,5	2,5	7,8	110,5	17440

Why Huadong Cable

Our vision is to become an internationally renowned brand in the field of cables; customer satisfaction, employee promotion, and corporate development are our service tenets; high standards, globalization, and building an international brand are our business philosophy.

About HuaDong

Henan Huadong Cable Co., Ltd. was founded in 1999 which is a joint-stock national high-tech enterprise integrating scientific research, industry and trade. Huadong Cable is deeply integrated into the "Belt and Road" construction and exports to more than 130 countries around the world, including Europe, South America, North America, the Middle East, Africa, Asia, and Oceania.

HuaDong Technology

Huadong Cable focuses on technology research and development which has 60 professional personnel with senior professional titles, and has more than 100 invention and utility model patents. Huadong has a team of experienced technical engineers to ensure the quality of cables.

Main Products

Our main products : marine cables, power cables, overhead cables, fireproof cables, low-smoke halogen-free cables, rubber cables, high temperature resistant cables, instrument and control cables, solar cables and other products.
